GCS低壓抽出式開關柜適用于發電廠、石油、化工、治金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz，額定工作電壓為380v(400V)，（660V)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

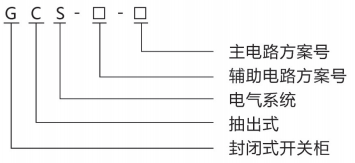

型號及含義
性能指標
裝置的設計符合下列標準
IEC439-1低壓成套開關設備和控制設備
GB7251低壓成套開關設備
ZBK360001低壓抽出式成套開關設備
功能單元
◆抽屜層高的模數為160mm。分為1/2單元、1單元、3/2單元、2單元、3單元、五個尺寸系列。單元回路額定電流400A及以下；
◆抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽展具有良好的互換性；
◆每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板；
◆抽屜進出線根據電流大小采用不同片數的同一規格片式結構的插件；
◆1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件；
◆單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件；
◆抽屜單元設有機械聯鎖裝置。

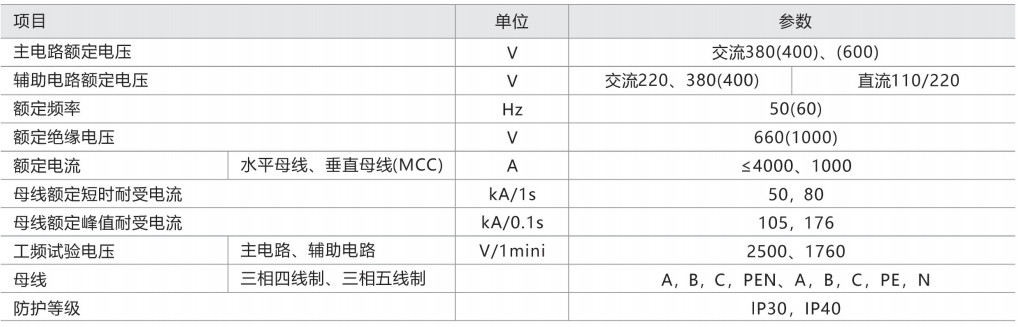

基本參數
