GKD型礦用一般型低壓開關柜(以下簡稱開關柜)取得了礦用合格證和安標認證證書。適用于各種礦區、無瓦斯、煤塵爆炸危險場所及非煤礦山等其他類似的地下工業生產部門。
開關柜適用于電廠、廠礦企業等電力用戶的交流50Hz,額定工作電壓660V,380V,額定工作電流至3200A及以下,作為動力、照明及配電設備的電能轉換、配電控制之用。

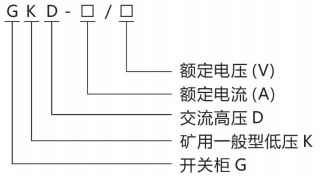

型號及含義

基本參數
◆額定電壓:380V、660V;
◆額定電流:3200A、2500A、2000A、1600A、1250A,800A、630A、500A、315A、200A、150A、100A,50A;
◆型式:KY、KA;
◆防護等級:IP43;
◆主要保護功能:◆短路保護;過載保護;◆漏電保護;◆過欠壓保護;◆欠電壓脫扣功能。
使用事項
◆開關柜在下列條件下應能正常工作:
◆海拔高度:1000m;
◆環境溫度:-20℃~40℃;
◆相對濕度:95%;
◆在無破壞絕緣的氣體或蒸汽環境中;
◆安裝前應檢查名牌,規格參數,防爆型式是否符合要求。
◆使用維護中嚴禁帶電開蓋。
◆電繼線采用電纜溝進線,安裝完成后用防爆膠泥密封,開關柜為固定式
◆開關柜設有內外接地端子,安裝時須可靠接地”蘭”。
◆接線時多股線須壓接適宜的接線端頭,安全地壓緊在接線端子上,不得有散亂在外面的線頭,以免形成放電。
使用事項
◆GB3636.1-2010爆炸性環境第1部分:設備通用要求
◆GB3836.3-2010爆炸性環境第3部分:由增安型“e”保護的設備
◆GB14048.1-2012低壓開關設備和控制設備第1部分:總則
◆GB14048.2-2008低壓開關設備和控制設備第2部分:斷路器
◆GB/T4208—2008外殼防護等級(IP代碼)
◆GB/T12173-2008礦用一般型電器設備
◆GB/T156—2007標準電壓
◆GB/T1912008包裝儲運圖示標志
◆GB/T2423.4-2008電工電子產品環境試驗第2部分:試驗方法試驗
◆Db:交變濕熱(12h+12h循環)
◆GB7251.1-2013低壓成套開關設備和控制設備第1部分:總則
◆MT871-2011礦用防爆低壓交流真空饋電開關
◆AQ1043-2007礦用產品安全標志標識
